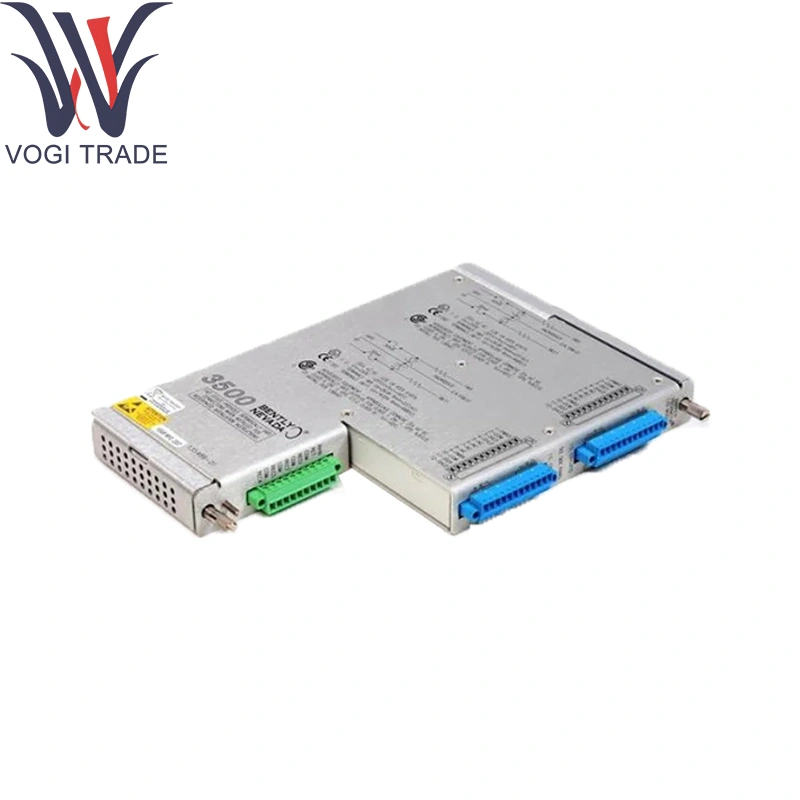

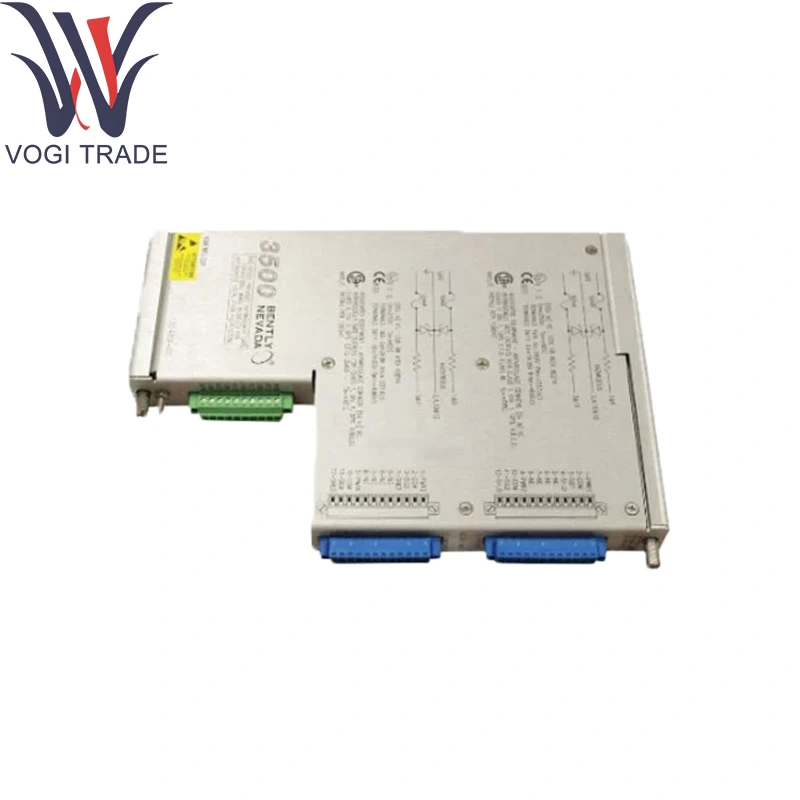

브랜드 : Belly Nevada설명 : 135489-03조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 12지불 기간 : T/T배송 항구 : ShenzhenBally Nevada 135489-03 3500/00 랙, 135489-03 모듈 조건은 위험한 (Zone2/Division2) 영역에서 최대 4 개의 와전류 근접 프로브 또는 진동-트랜스 듀서 신호까지 설치되었습니다.
| 제조 |
Belly Nevada |
| 모델 번호 |
3500/40m-06-00 |
| 주문 번호 |
135489-03 |
| 목록 |
3500 |
| 설명 |
내부 장벽이있는 I/O 모듈 |
| 원산지 국가 |
미국 |
| HS 코드 |
85389091 |
| 차원 |
24*12*2.4 (cm) |
| 무게 |
0.46 kg |
주문 정보
제품 설명
3500/42M-AA-BB
A : I/O 모듈 유형
19 페이지의 I/O 모듈 유형을 참조하십시오.
B : 유해 지역 승인 옵션
00
없음
01
CSA / NRTL / C (클래스 1, 디비전 2)
02
ATEX / IECEX / CSA (클래스 1, 영역 2)
기술 매개 변수
채널 : 4 개의 분리 된 아날로그 입력 (근접 또는 IEPE 진동)의 Bently Nevada 135489-03
내재 안전 장벽 : 채널 당 내부 Zener-Diode/Barrier Network, Classi, Zone2/Div2 인증
프로브 여기 : –23vdc @ ≤12ma 채널 당 (장벽-이소화) Bently Nevada 135489-03
입력 범위 : 0–50VP-P 와전거 프로브 출력 또는 4–20MA IEPE 입력
신호 컨디셔닝 :
프로그래밍 가능한 게인 (× 1 ~ × 10)
필드 선택 가능한 대역 통과 필터 (1x, 2x, 광대역)
내장 입력 종료 (프로브의 경우 1kΩ; IEPE의 경우 120Ω)
격리 : 1KV 채널-섀시 (섀시 접지에서 2 차 배리어)
전력 소비 : 24VDC (18–32VDC), ≤4W 총
환경 :
작동 온도 : 0 ° C ~ +70 ° C
스토리지 온도 : –40 ° C ~ +85 ° C
습도 : ≤95% RH, Bently Nevada 135489-03의 비 곤충
제품 기능
본질적으로 안전한 신호 컨디셔닝 : Bentily Nevada 135489-03을 통한 여기, 장벽 분리, 필터링 및 선형화를 센서 출력에 적용합니다.
위험 지역 단순화 : Bently Nevada 135489-03에 온보드를 통합하여 패널 공간을 줄임으로써 외부 장벽 인클로저를 통합하여 외부 장벽 인클로저의 필요성을 제거합니다.
디지털 데이터 출력 : 조절 된 신호를 3500 백플레인 버스를 통해 시간이 시작된 디지털 데이터로 변환합니다.
핵심 지원 모듈
3500/00 랙 섀시 : Bally Nevada 135489-03에 대한 전력, 백플레인 버스 및 기계적 지원 제공
3500/01 시스템 인터페이스 모듈 : 디지털 I/O 데이터를 집계합니다
3500/03 릴레이 출력 모듈 : Form-C 릴레이 출력을 구동합니다
3500/04 아날로그 출력 모듈 : 모니터링 된 값을 변환합니다
3500/65 신호 손실 모듈 : 프로브 또는 케이블 고장을 감지합니다
