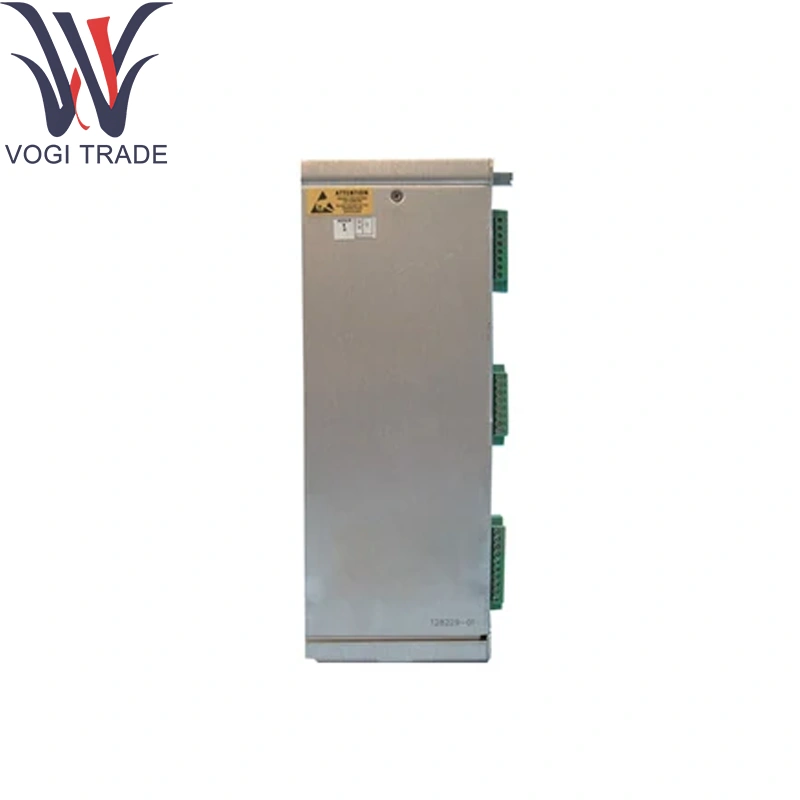

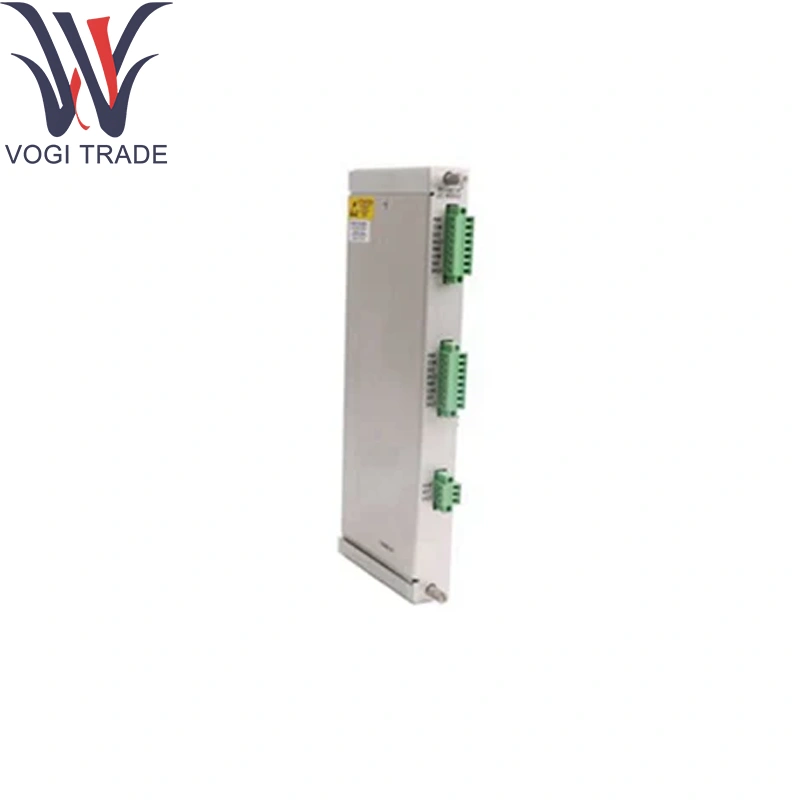

Belly Nevada 133819-02

주문 정보

국가 및 제품 별 승인에 대한 자세한 목록은 Benty.com에서 사용할 수있는 승인 Quick Reference Guide (108M1756)를 참조하십시오.

레코더 출력

3500/61-AA-BB

A : I/O 모듈 유형

0 1 RTD/TC 비이 분사 I/O 모듈 내부 종료

0 2 RTD/TC 비이 분사 I/O 모듈 외부 종단

0 3 TC 분리 된 I/O 모듈 내부 종단

0 4 TC 분리 된 I/O 모듈 외부 종단

0 5 RTD/TC 내부 장벽이있는 비 분리 I/O 모듈

B : 대행사 승인 옵션

0 0 없음

0 1 CSA/NRTL/C (클래스 1, DIV 2)

0 2 ATEX/ IECEX/ CSA (클래스 1, 영역 2)

기술 매개 변수

채널 : 6 개의 입력, 개별적으로 전계가 포함 가능 네바다 133819-02에 대해 :

RTD : 1MA 여기를 갖는 4- 와이어 (PT100/PT1000)

TC : 온보드 콜드 접합 보상이있는 분리 팁 (Typese/J/K/T)

RTD 범위 및 정확도 : –200 ° C ~ +850 ° C, ± 0.1 ° C

열전대 범위 및 정확도 : –250 ° C ~ +1372 ° C (유형 의존적), ± 0.25 ° C (또는 ± 0.1% 스팬)

해상도 : 16 비트 Δς A/D 변환 (0.1 ° C 단계)

샘플링 속도 : 채널 당 2 샘플/초 (동시)

레코더 출력 : 외부 차트 레코더의 6 개 분리 된 0–10V 출력 (최대 10MA)

알람 로직 : 각 채널을 프로그래밍 가능한 높은/저장 제한과 비교합니다. 디지털 버스 및 프론트 패널 LED를 통해 플래그 경보

입력 보호 : 과전압 클램프 ± 35V; 역-국 극성 안전

격리 : 채널-섀시 : Bally Nevada 133819-02의 1kv

전원 : 백플레인을 통한 24VDC; ≤5W

환경 : 0 ° C – 70 ° C 작동; –40 ° C – 85 ° C 저장; 최대 95%RH 비 응축

제품 기능

신호 컨디셔닝 : 정밀 종단이 포함 된 Bently Nevada 133819-02를 통해 RTD/열전대 루프를 흥분시키고 선형화합니다.

디지털화 및 비교 : 아날로그 신호를 디지털 데이터로 변환하고 설정 포인트와 비교합니다.

레코더 인터페이스 : 각 채널의 동시 아날로그 레코더 출력을 제공합니다.

진단 : 센서 루프 무결성 및 자해를 모니터링합니다. 시스템 인터페이스에 결함을보고합니다.

응용 분야

터빈 및 압축기 베어링 온도 : 베어링 하우징의 Belly Nevada 133819-02를 사용한 지속적인 감시.

프로세스 유체 모니터링 : 열교환 기의 흡입구/출구 온도 추적.

기어 박스 및 씰 하우징 : 기어 박스 건강을위한 Bally Nevada 133819-02를 사용한 다중 점 온도 매핑.

유해 지역 패널 : 온보드 격리가 필요한 Zone2/Div2 설치.

차트 레코더 통합 : Belly Nevada 133819-02를 특징으로하는 하드 카피 로그가 필요한 시설.
